LUCKS | Rotor LDM
Rotorvermessung im laufenden Betrieb
Blattwinkel, Durchbiegung und Strukturreaktion dynamisch erfassen.
Messungen vom Boden oder von der Gondel aus.
Erträge sichern • Zusatzlasten reduzieren • Anlagenverhalten verstehen
Abweichungen im Rotor wirken sich direkt auf den Betrieb einer Windenergieanlage. Unterschiedliche Blattwinkel verhindern einen optimalen Energieertrag, aerodynamische oder massenbedingte Unwuchten erzeugen zusätzliche zyklische Lasten.
Entscheidend ist deshalb nicht allein, ob eine Abweichung vorhanden ist, sondern wie sie sich im laufenden Betrieb auswirkt.
Rotor LDM erfasst das Verhalten von Rotor und Struktur unter realen Betriebsbedingungen. So lassen sich Abweichungen technisch einordnen und vermeidbare Ertragsverluste und Zusatzlasten gezielt reduzieren.
Was misst Rotor LDM?
Eine Messung erfasst mehrere Größen des Rotor- und Anlagenverhaltens gleichzeitig.
Blattwinkel- und Pitchwinkelmessung
Relative Unterschiede der Blattwinkel werden aus den Blattdurchgängen im laufenden Betrieb bestimmt. So lassen sich Abweichungen zwischen den drei Rotorblättern erkennen und bewerten.
Blattdurchbiegung und Turmfreigang
Die Blattlage wird bei jedem Durchgang erfasst und auf die Turmachse referenziert. Dadurch werden Unterschiede zwischen den Rotorblättern und Veränderungen mit dem Betriebszustand sichtbar.
Drehzahl und Rotorbewegung
Die zeitlichen Abstände der Blattdurchgänge liefern Drehzahl und Informationen über die Rotorbewegung.
Turm- und Gondelreaktion
Die Bewegung der Struktur wird parallel erfasst. Damit lässt sich untersuchen, ob Abweichungen im Rotor mit einer Reaktion der Anlage zusammenhängen.
Wie funktioniert die Messung?
Ein Laser • Eine Messstrecke • Messung im laufenden Betrieb
Rotor LDM erfasst die Rotorblätter nacheinander beim Durchgang durch eine räumlich feste Lasermessstrecke. Aus den hochaufgelösten Distanzdaten werden die einzelnen Blattdurchgänge ausgewertet und miteinander verglichen.
Boden – luvseitig
Der Laser ist auf den Turm ausgerichtet. Die Rotorblätter durchlaufen die Messstrecke vor dem Turm. Blattlage und Durchbiegung werden auf die Turmachse referenziert.
Boden – leeseitig
Die Rotorblätter werden von der Rückseite der Anlage erfasst. Die Blattdurchgänge liefern Informationen zu Blattwinkel, Blattlage und Rotorverhalten.
Gondel
Der Laser misst von der Gondel in den Rotor. Die Bewegung der Gondel wird parallel erfasst und in der Auswertung analysiert und bewertet.
Nicht jede Abweichung ist relevant
Ein unterschiedlicher Blattwinkel oder eine abweichende Blattbewegung ist zunächst ein Messwert. Entscheidend ist, ob und wie sich die Abweichung auf das Anlagenverhalten auswirkt.
Blattwinkel → Durchbiegung → Turmreaktion → Technische Bewertung
Rotor LDM verbindet die Messgrößen am Rotor mit der Reaktion von Turm bzw. Gondel. Dadurch können Abweichungen nicht nur erkannt, sondern im Zusammenhang mit dem realen Anlagenverhalten bewertet werden.
Dadurch wird sichtbar, welche Abweichungen lediglich vorhanden sind und bei welchen sich eine Wirkung im Gesamtsystem zeigt.
Rotor LDM als eigenes Messsystem
Für eigene Messkampagnen und wiederkehrende Rotorvermessungen.

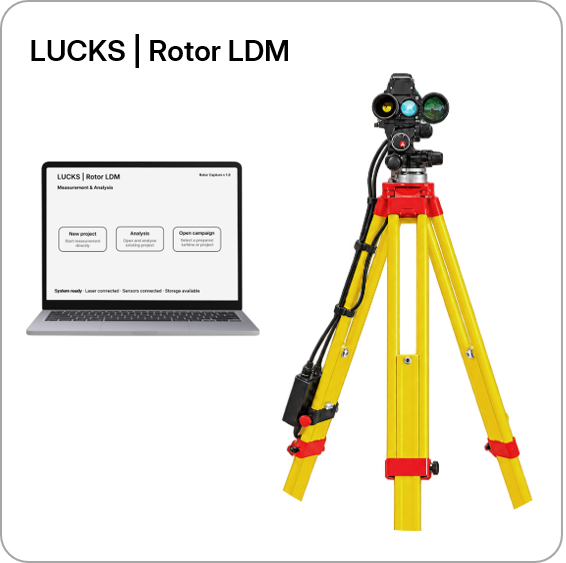

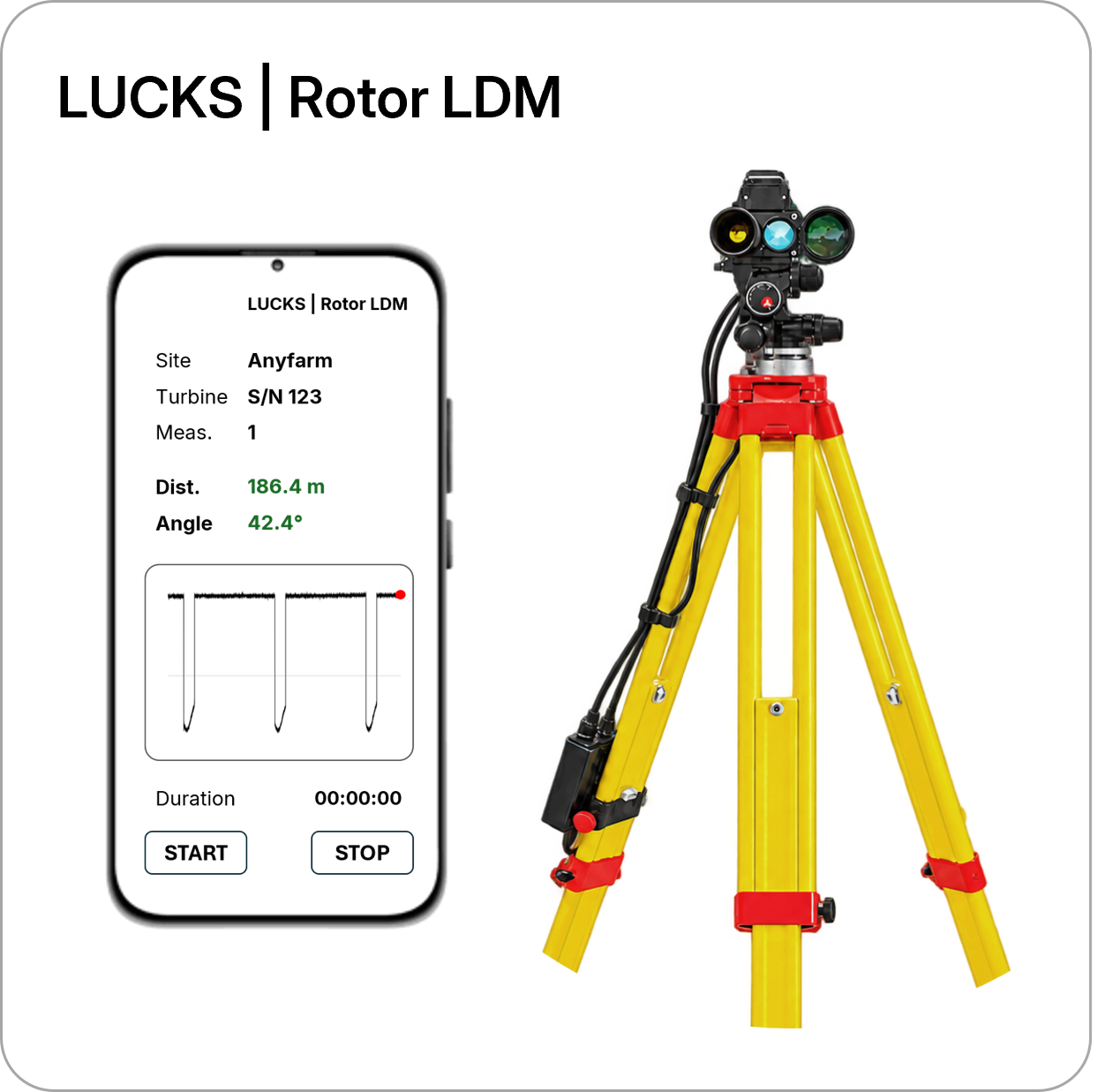

Komplettes mobiles Messsystem mit Auswertung
Laser und Sensorik
Stativ und mechanisches Zubehör
Logger mit Akku und Datenspeicher
Mobiles Bedien- und Erfassungsgerät
ROTOR | Capture
ROTOR | Analysis
Dauerhafter Rohdatenzugang
Automatisierte Auswertung und Berichterstellung
38.600 EUR netto
Software für Rotor LDM
ROTOR | Capture
Messungen vorbereiten und durchführen, Messdaten aufzeichnen, speichern und übertragen. Vollständiger Zugriff auf die Rohdaten.
ROTOR | Analysis
Automatisierte Auswertung von Blattwinkel, Durchbiegung und Strukturreaktion. Vergleich von Messungen und automatische Berichterstellung.
Softwarepflege und Support
Pflege der Mess- und Auswerte-software, Fehlerkorrekturen und Anpassungen an neue Windows-Versionen und Geräteschnittstellen. Technischer Fernsupport bei Installation, Betrieb und Fehleranalyse.
Im Systempreis enthalten
Im Systempreis enthalten
Optional ab dem zweiten Betriebsjahr
1.900 EUR netto p.a.
Vor-Ort-Einsätze, Reisekosten, Reparaturen, Kalibrierungen und Sonderentwicklungen werden separat angeboten.
Messdaten bleiben beim Kunden.
Alle aufgezeichneten Messdaten bleiben beim Kunden. ROTOR | Capture und ROTOR | Analysis sind dauerhaft Bestandteil des gekauften Systems. Softwarepflege und technischer Fernsupport können ab dem zweiten Betriebsjahr optional weitergeführt werden.
Oder wie messen für Sie
Für einzelne Windenergieanlagen, Windparks und gezielte Untersuchungen.
Messung und Auswertung
Blattwinkel und Blattdurchbiegung
Rotor- und Strukturreaktion
Auswertung und Ergebnisbericht
Optional: Flottenvergleich innerhalb des Windparks
Preisbeispiel
10 WEA im Umkreis von 250 km um Hamburg
680 EUR / WEA, netto
inklusive Messung, Auswertung, Berichterstellung und Reisekosten
Sie haben Fragen oder eine konkrete Messaufgabe?
Wir besprechen mit Ihnen, welche Messung für Ihre Anlage oder Ihren Windpark sinnvoll ist.
