Brückenmonitoring




Der Zustand unserer Infrastruktur ist an manchen Stellen kritisch. Gerade an Brücken besteht ein akuter Handlungsbedarf hinsichtlich der Erhaltung der Verkehrs- und Standsicherheit.



An der Universität Luxembourg werden zerstörende Bauteilversuche an originalen Brückenabschnitten durchgeführt. Es zeigt sich, dass die Verformung eine geeignete und bei vorgespannten Betonbrücken die zielführende Messgröße für die Bestimmung des Bauwerkzustands ist.



Mit dem Einsatz geeigneter Messtechnik kann die Beurteilung der Standsicherheit von Brücken deutlich verbessert und vereinfacht werden.



Wir haben dazu ein Messverfahren entwickelt, mit dem das Lastverhalten von Brücken hochgenau erfasst und Abweichungen vom Normverhalten sehr frühzeitig erkannt werden können.



Mit dem Lasersystem für Dynamische Laser-Messungen (DLM-System) erfassen wir dynamische Verschiebungen an definierten Punkten.



Kennzeichen des DLM-Systems ist die hohe zeitliche und räumliche Auflösung.



Mit einer Abtastrate von 50 Hz erfassen wir Verformungen über Distanzen bis zu 100m im Zehntel-Millimeterbereich.



So werden Verformungen aus Verkehrslasten hochgenau erfasst. Strukturelle Schäden machen sich durch ein verändertes Lastverhalten in Folge von Steifigkeitsverlusten bemerkbar und können frühzeitig erkannt werden.





Laser-Messstrecke

Brückenmonitoring Lucks Technologies Laser
Lasermesssystem für Brückenmonitoring



Messprinzip ist eine permanente Laser-Distanzmessung auf ein geneigtes Messziel am Messort. Von einem festen Punkten aus wird die Verschiebung am Messort dynamisch erfasst.



Eine Messstrecke besteht aus einem Messziel und einem Laser-Distanzsensor.  Je nach Ausrichtung des Messziels wird die Verformung am Messort in X-Y-oder Z-Richtung erfasst.



Anordnung der Messstrecken

Bauwerksmonitoring Verformung Laser Lucks Hamburg
Messaufbau für dynamische Verformungsmessungen an Brücken



In der Anwendung werden mehrere Messtrecken parallel betrieben, so dass Verformungen, bzw. Lageveränderungen an den Messorten an mehreren Punkten zeitgleich erfasst werden.



Die Temperaturkompensation erfolgt über Referenz-messstrecken mit der die Längenausdehnung in Z-Richtung absolut erfasst und gegenüber den Messwerten in X- bzw.  Y-Richtung kompensiert wird.





Das DLM-System wurde für die Zustandsüberwachung von kritischen Tragwerken entwickelt. Die bisherige Erfahrung zeigt, dass mit dem Laser-System nicht nur Zustandsänderungen bzw. Steifigkeitsabnahmen in Folge von Schädigungen, sondern auch Verkehrslasten hochgenau erfasst werden können.





Verkehrslasterfassung

Dynamische Verformungsmessungen an Tragwerken
Lastverhalten von Brücken unter Verkehr

Unser Laser-System verfügt über eine so hohe räumliche und zeitliche Auflösung, dass es auch für die Erfassung von Verkehrslasten genutzt werden kann.

Die Peaks in der obigen Grafik zeigen Verformungen aus der Überfahrt von LKWs in verschiedenen Beladungs-zuständen.





Strukturüberwachung

Lastverhalten von vorgespannten Betonträgern bei Schädigung durch SPRK
Bauteilverhalten bei Spannungsrisskorrosion

Bei zerstörenden Belastungstests an vorgespannten Betonträgern an der Universität Luxembourg wurde festgestellt, dass ein Versagen der Spannglieder über das Lastverhalten sehr frühzeitig erkannt wird - weit bevor Risse an der Betonoberfläche sichtbar werden.





Unsere Messtechnik

Laser für Bauwerksmonitoring Lucks Technologies
Laser für Brückenmonitoring



In der stationären Anwendung werden die Laser an einem festen Standort - Widerlager/Pfeiler - montiert.

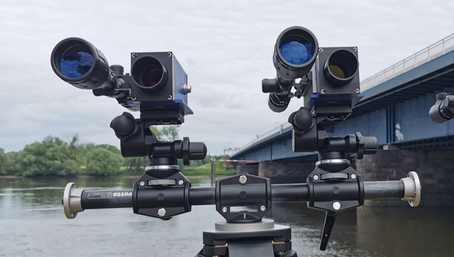

Laser-Messsystem für Verformungsmessung an Tragwerken
Mobiles Lasermesssystem für das Brückenmonitoring



In der mobilen Anwendung wird als Messort ein Standort neben dem Tragwerk gewählt, um Einflüsse aus dem Bauwerk auszuschließen.


Bauwerksmonitoring Lucks
CPU mit Laserbank in Schutzgehäuse gegen Vandalismus

Das DLM-System ist modular aufgebaut und wird je nach Anwendungsfall an die örtlichen Begebenheiten angepasst.





Messziel für dynamische Lasermessung
Messziel einer Lasermessstrecke im Brückenmonitoring

Die Messziele sind nach Messweiten normiert und werden für die jeweiligen Anwendungen ausgelegt.


Datenblätter DLM-Systeme

Datenblatt Lasermesssystem für Bauwerksmonitoring
Datenblatt Lasermesssystem für Brückenmonitoring
